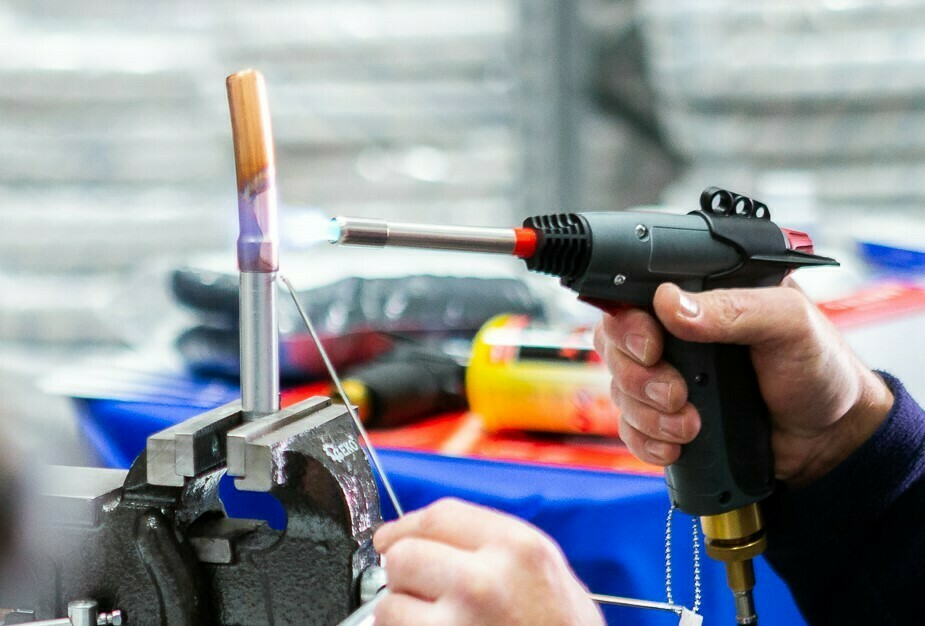

Lutowanie aluminium z miedzią - kompletny przewodnik techniczny

W nowoczesnym przemyśle chłodniczym oraz w systemach klimatyzacji (HVAC/R) aluminium skutecznie wyparło miedź z wielu kluczowych elementów. Coraz powszechniejsze zastosowanie wymienników mikrokanałowych (MCHE) i aluminiowych parowników sprawia, że niezawodne metody łączenia oraz regeneracji aluminium z miedzią stały się kluczowe dla producentów i serwisantów.

Przez wiele lat lutowanie aluminium z miedzią uchodziło za proces wyjątkowo trudny. Głównymi przeszkodami były: trwała warstwa tlenków na powierzchni aluminium (temperatura topnienia tej warstwy przekracza 2000°C), bardzo dobra przewodność cieplna obu metali oraz wysokie ryzyko przegrzania lub deformacji cienkościennych elementów.

Topniki skuteczne na miedzi czy też stali (FH10 na bazie boranów i fluoro-boranów potasu, płyny CWK/CLW/C66 na bazie chlorku cynku i kwasów organicznych) nie wykazują żadnej aktywności wobec Al₂O₃. Nałożenie ich na aluminium daje złudne wrażenie przygotowanej powierzchni, podczas gdy tlenek pozostaje nienaruszony i lut nie zwilża metalu.

Sytuacja zmieniła się znacząco wraz z wprowadzeniem lutów cynkowo-aluminiowych (ZnAl). Dzięki niższej temperaturze topnienia pozwalają one na bezpieczne łączenie cienkościennych detali, przy których tradycyjne lutowanie Al-Si lub spawanie groziło odkształceniem lub uszkodzeniem materiału.

Dlaczego łączenie aluminium z miedzią jest tak trudne?

Gdy aluminium i miedź są podgrzewane w miejscu styku, dochodzi do intensywnej dyfuzji atomów obu metali. W wysokich temperaturach tworzą one kruche, nietrwałe intermetaliczne związki.

Dodatkowym problemem jest duża różnica w temperaturach topnienia:

• Aluminium topi się w 660°C,

• Miedź w 1085°C,

• natomiast ich punkt eutektyczny (najniższa temperatura, przy której może dojść do topnienia mieszaniny) wynosi zaledwie 548°C.

Przekroczenie tej temperatury powoduje, że aluminium w strefie styku zaczyna „spływać”, tworząc nieszczelności lub wręcz dziury w elemencie.

W tym artykule skupiamy się wyłącznie na lutach ZnAl2, ZnAl22 (rdzeniowe) oraz ZnAl4 (otulony topnikiem) – spoiwach, które dostępne są w naszej ofercie.

Dlaczego luty ZnAl są dobrym wyborem do aluminium i aluminium z miedzią?

Luty cynkowo-aluminiowe charakteryzują się dużo niższą temperaturą topnienia w porównaniu do lutów aluminiowo-krzemowych, których zakres temperatur topnienia wynosi ok. 575–585°C tj. bardzo blisko temperatury topnienia aluminium. Dzięki niższej temperaturze topnienia minimalizujemy ryzyko przegrzania podłoża, co jest kluczowe przy lutowaniu rur, wymienników ciepła, elementów klimatyzacji, chłodnictwa czy kolektorów słonecznych.

Główne zalety lutów ZnAl:

• Niższa temperatura robocza (zazwyczaj 380–485°C) — mniej wpływu na materiał bazowy, mniejsze odkształcenia.

• Dobra wytrzymałość mechaniczna i odporność na korozję połączeń aluminium-aluminium oraz aluminium-miedź.

• Dobra zwilżalność i kapilarność.

• Możliwość lutowania płomieniowego (palnik) lub indukcyjnego.

• Możliwość lutowania aluminium z aluminium (Al-Al) oraz aluminium z miedzią (Al-Cu).

• Wersje rdzeniowe z topnikiem ułatwiają pracę — nie trzeba dodatkowo stosować topnika.


Szczegółowa analiza spoiw i wytyczne aplikacyjne

1. ZnAl2 (rdzeniowy) – optymalny do złączy różnoimiennych Al-Cu

Spoiwo o strukturze bliskiej eutektyce, zawierające 2% aluminium i 98% cynku, z wewnętrznym rdzeniem wypełnionym topnikiem (zazwyczaj na bazie fluoroaluminianów cezu lub potasu).

• Właściwości: bardzo wysoka płynność i doskonała kapilarność. Spoiwo błyskawicznie penetruje wąskie szczeliny lutownicze.

• Zastosowanie w chłodnictwie: idealne do wykonywania połączeń przejściowych aluminium-miedź (Al-Cu) w liniach ssawnych i tłocznych. Niska temperatura pracy minimalizuje ryzyko migracji miedzi w strukturę aluminium i tworzenia kruchych faz międzymetalicznych.

• Rekomendacja: Połączenia kapilarne w parownikach, chłodnicach samochodowych oraz systemach VRF/VRV o cienkich ściankach przewodów.

2. ZnAl4 (otulony topnikiem) – niezawodność w warunkach serwisowych

Spoiwo o składzie odpowiadającym punktowi eutektycznemu układu Zn-Al (ok. 4% Al), pokryte zewnętrzną otuliną topnika o zwiększonej objętości.

• Właściwości: mniejsza jak w ZnAl2 kapilarność szczególnie w pozycji pionowej. Zwiększona zdolność do deoksydacji powierzchni silnie zanieczyszczonych lub utlenionych.

• Zastosowanie w chłodnictwie: Prace regeneracyjne i warsztatowe. Zwiększona ilość topnika w otulinie skutecznie trawi grubszą warstwę tlenków na elementach eksploatowanych w agresywnym środowisku.

• Rekomendacja: Naprawa pękniętych kolektorów zbiorczych, regeneracja gwintów w blokach przyłączy klimatyzacji, lutowanie grubszych rur rozdzielczych.

3. ZnAl22 (rdzeniowy) – podwyższona wytrzymałość mechaniczna i wibracyjna

Spoiwo z wyższą zawartością aluminium (22% Al, 78% Zn) z topnikiem w rdzeniu. Charakteryzuje się wyższą temperaturą liquidus, co wymaga zastosowania palników o większej mocy.

• Właściwości: spoiwo bardziej lepkie, o szerokim zakresie plastyczności (ułatwia formowanie spoin pachwinowych i mostkowanie szerszych szczelin). Dzięki wyższej zawartości aluminium (22%) spoina ma wyższą wytrzymałość mechaniczną i lepszą odporność na korozję elektrochemiczną.

• Zastosowanie w chłodnictwie: Elementy instalacji narażone na ciągłe drgania i naprężenia zmęczeniowe generowane przez sprężarki śrubowe i tłokowe. Spoina wykazuje strukturę zbliżoną do stopów aluminium serii 3000 i 6000, zapewniając zbliżoną odporność mechaniczną.

• Rekomendacja: Lutowanie grubościennych rur w chłodnictwie przemysłowym, połączenia kapilarne.

Badania potwierdzają, że optymalna zawartość Al w lutach Zn-Al wynosi zazwyczaj 5–22%. Wyższa zawartość Al poprawia wytrzymałość mechaniczną i odporność korozyjną, ale podnosi temperaturę topnienia i może pogarszać zwilżalność na miedzi.

Wady lutów ZnAl – szczerze o ograniczeniach

• Wytrzymałość mechaniczna — jest dobra, ale zwykle niższa niż przy lutach Al-Si lub spawaniu

• Odporność korozyjna — w środowiskach łagodnych (suche powietrze, brak soli) sprawdza się dobrze. W warunkach agresywnych (wilgoć, sól drogowa, kondensacja) istnieje ryzyko korozji galwanicznej, szczególnie w połączeniach Al-Cu. Spoiny wykonane lutami ZnAl działają jako anoda względem aluminium bazowego. Dzięki temu chronią podłoże przed korozją (efekt ochrony katodowej), a sama spoina ulega stopniowej degradacji w obecności wilgoci i elektrolitów. Spoiwo musi całkowicie wypełnić szczelinę kapilarną - brak luk eliminuje miejsca gromadzenia elektrolitu. Zalecane jest dodatkowe zabezpieczenie powłokami ochronnymi w postaci koszulek termokurczliwych / silikonowych lub zabezpieczenie oczyszczonego złącza np. armack Aluminium w aerozolu lub lakierem.

• Wymagające przygotowanie powierzchni — warstwa tlenków na aluminium musi być dokładnie usunięta mechanicznie bezpośrednio przed lutowaniem — nawet przy topniku w rdzeniu.

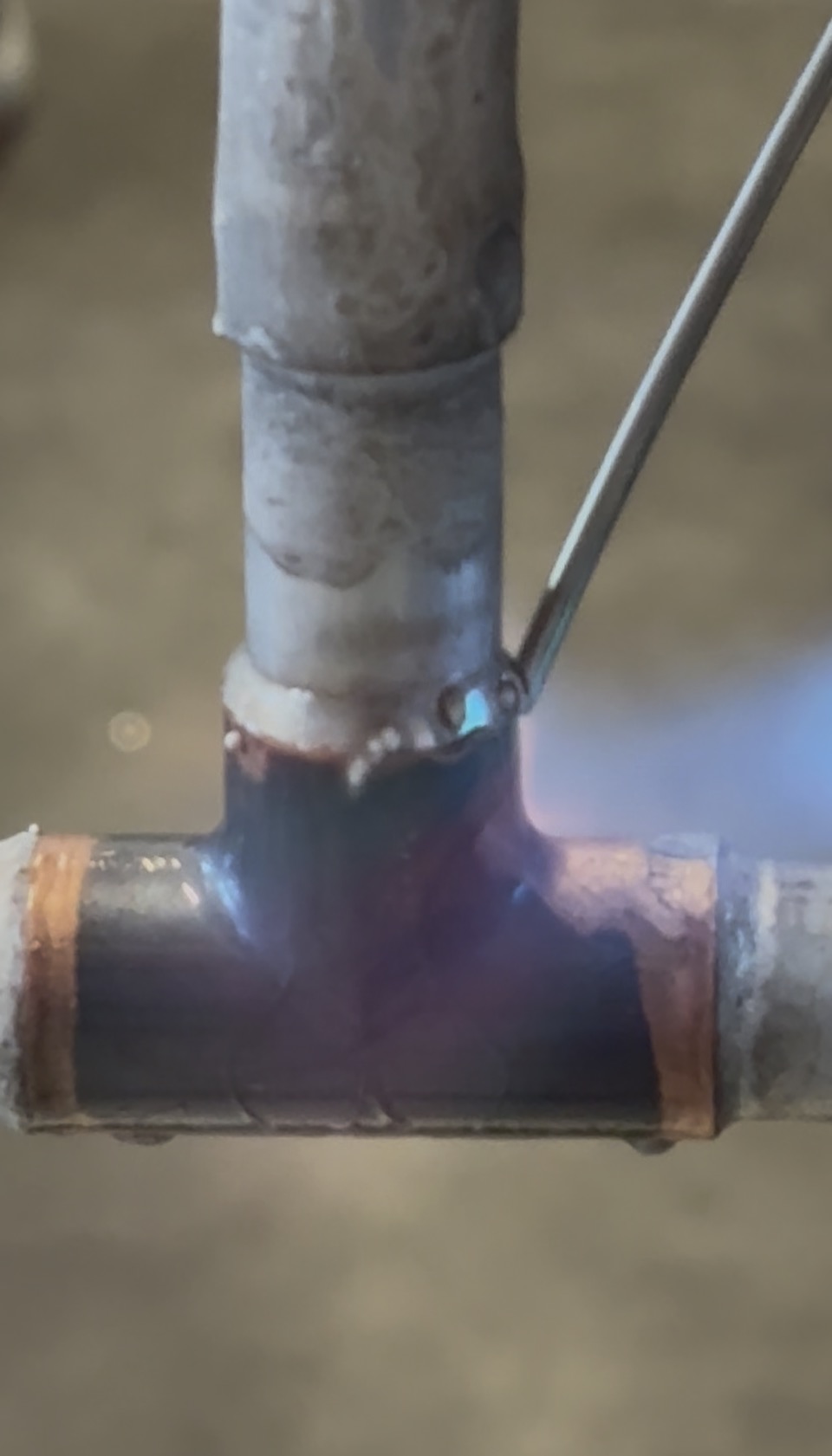

Technika lutowania miedzi z aluminium lutami ZnAl

Lutowanie spoiwami ZnAl generalnie nie odbiega techniką od lutowania miedzi z miedzią lutami CuPAg, ale podkreśla się krytyczne znaczenie mechanicznego usunięcia tlenków (szczotkowanie, szlifowanie) bezpośrednio przed lutowaniem oraz równomiernego nagrzewania. Przy lutach rdzeniowych topnik (często na bazie fluoroglinianów) aktywuje się w temperaturze procesu, co potwierdza skuteczność w badaniach ultradźwiękowych i płomieniowych. Ważne jest by lut rdzeniowy podawać w pionie co pozwoli topnikowi zrobić swoją robotę.

Aluminium nie zmienia barwy pod wpływem ciepła jak miedź - brak wizualnego ostrzeżenia przed stopnieniem. To jest główna przyczyna awarii złączy Al-Cu wykonywanych przez montażystów przyzwyczajonych do pracy tylko na miedzi. Metal pozostaje srebrzystoszary aż do chwili gdy zaczyna się topić - i wówczas jest już za późno.

Miedź ma wyższą temperaturę topnienia i przewodność cieplną vs aluminium. Dlatego należy nagrzewać złącze od strony miedzi, która stopniowo oddaje ciepło do aluminium, co daje lepszą kontrolę temperatury złącza jako całości.

Podsumowanie

Wdrożenie spoiw cynkowo-aluminiowych ZnAl2, ZnAl4 i ZnAl22 do codziennej praktyki instalatorskiej otwiera możliwość istotnej optymalizacji procesów łączenia aluminium i aluminium z miedzią. Dzięki nim można zrezygnować z kosztownego i wymagającego TIG-a przy cienkich elementach, znacząco obniżając koszty operacyjne oraz skracając czas przestojów awaryjnych.

Kluczową zaletą tej grupy materiałów jest możliwość precyzyjnego dopasowania stopu do konkretnego zastosowania: od ZnAl2 o doskonałej kapilarności i łatwości stosowania, przez ZnAl4, aż po ZnAl22 charakteryzujący się najwyższą wytrzymałością mechaniczną. Pozwala to dobrać technologię lutowania idealnie do wymagań danego elementu w instalacji chłodniczej.

Wszystkie wymienione spoiwa są stale dostępne w dystrybucji, co gwarantuje powtarzalność parametrów metalurgicznych i stabilność procesów produkcyjnych.

ZnAl2, ZnAl4 i ZnAl22 to nowoczesne, niskotemperaturowe lutowie do aluminium i aluminium z miedzią, łączące prostotę wykonania z bardzo dobrą wytrzymałością mechaniczną w szerokim zakresie aplikacji. Przy świadomym uwzględnieniu ich ograniczeń (skłonność do kruchości oraz korozji galwanicznej) pozwalają uzyskiwać trwałe i niezawodne połączenia.

Szukasz odpowiedniego lutu do swojej aplikacji? Skontaktuj się z nami — pomożemy dobrać właściwy stop, technologię i parametry procesu lutowania.

FAQ – Najczęściej zadawane pytania

1. Czy luty ZnAl nadają się do lutowania aluminium z miedzią (Al-Cu)? Tak, dają dobre wyniki techniczne. Jednak ze względu na korozję galwaniczną połączenie wymaga starannego zabezpieczenia antykorozyjnego, a w instalacjach HVAC należy zawsze sprawdzać zalecenia producenta (wiele marek zabrania napraw złączy Al-Cu w terenie).

2. Który lut ZnAl wybrać?

ZnAl2 → najniższa temperatura, najcieńsze elementy
ZnAl4 (otulony) → najwygodniejszy, szczególnie do indukcji
ZnAl22 → najwyższa wytrzymałość mechaniczna i lepsza odporność korozyjna

3. Czy przy lutach rdzeniowych/otulonych potrzebny jest dodatkowy topnik?

W większości przypadków nie. Topnik w rdzeniu (na bazie fluoroglinianu cezu) jest wystarczający, jeśli powierzchnia jest dobrze oczyszczona.

4. Jaką metodą lepiej lutować – palnikiem czy indukcyjnie?

Lutowanie indukcyjne jest wyraźnie lepsze (szczególnie przy ZnAl4) – precyzyjniejsze, szybsze, mniej odkształceń i lepsza powtarzalność. Palnik sprawdza się przy naprawach i pracach polowych.

5. Jak długo wytrzyma spoina ZnAl na zewnątrz lub w wilgotnym środowisku?

W warunkach suchych – bardzo dobrze. W wilgotnym lub narażonym na sól – spoina ulega stopniowej degradacji (jako anoda). Zawsze zalecamy dodatkowe zabezpieczenie lakierem lub powłoką.

6. Czy spoina ZnAl jest wytrzymała mechanicznie?

Tak, do większości aplikacji statycznych (wymienniki, kolektory, rury). Nie polecamy jej jednak tam, gdzie występują silne wibracje lub duże obciążenia udarowe.

7. Czy trzeba usuwać pozostałości topnika po lutowaniu?

Przy topnikach niekorozyjnych (fluorogliniany) nie jest to konieczne – można je zostawić.

8. Jak najlepiej przygotować aluminium do lutowania?

Odtłuścić + mechanicznie usunąć tlenki (szczotka stalowa lub papier ścierny) bezpośrednio przed lutowaniem. To najważniejszy krok.
