Zastosowania płynu do lutowania miedzi w różnych branżach
Lutowanie miękkie miedzi to proces nierozerwalnie związany z dekarstwem, techniką instalacyjną oraz rzemiosłem artystycznym. Choć podstawowa zasada łączenia metali pozostaje niezmienna, dobór odpowiedniego topnika, jakim jest płyn do lutowania miedzi, determinuje nie tylko trwałość mechaniczną złącza, ale także jego odporność korozyjną i estetykę wykonania. W profesjonalnych zastosowaniach płyn do lutowania (topnik płynny czy też woda lutownicza) jest wybierany ze względu na zdolność do błyskawicznego zwilżania powierzchni oraz łatwość usuwania pozostałości po procesie, co jest kluczowe w branżach o wysokich rygorach technicznych.
Fizykochemiczna rola płynu w procesie lutowania miękkiego
Płyn do lutowania miedzi to preparat chemiczny klasyfikowany wg normy DIN EN 29454-1 (np. klasa 3.1.1.A). Jego głównym zadaniem jest usunięcie warstwy tlenków z powierzchni miedzi oraz zabezpieczenie jej przed ponownym utlenianiem w trakcie podgrzewania. W temperaturach roboczych poniżej 450°C, charakterystycznych dla lutowania miękkiego, płyn zmniejsza napięcie powierzchniowe stopionego spoiwa (cyny), pozwalając mu na głęboką penetrację szczeliny kapilarnej.
W odróżnieniu od past lutowniczych, płyny charakteryzują się większą mobilnością. Szybciej rozlewa się po powierzchni, co jest pożądane przy lutowaniu dużych powierzchni blach lub bardzo precyzyjnych elementów, gdzie nadmiar gęstego topnika mógłby zanieczyścić detale.
Zastosowanie w dekarstwie i obróbkach blacharskich
W branży dekarskiej płyn do lutowania miedzi jest podstawowym narzędziem przy montażu systemów rynnowych oraz kryciu dachów blachą miedzianą. Kluczowym wyzwaniem jest tutaj uzyskanie szczelności przy jednoczesnym zachowaniu estetyki szwu, który na elewacjach i dachach pozostaje widoczny.

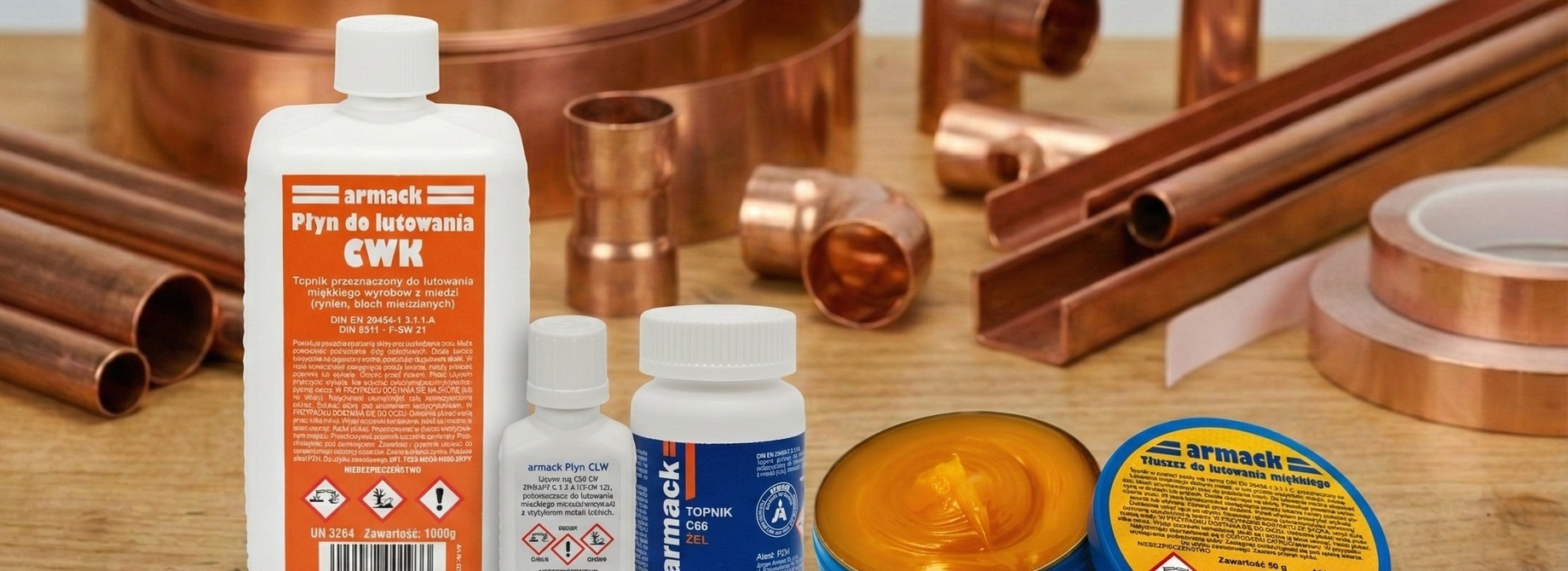

Specjaliści w tej dziedzinie często sięgają po produkty takie jak armack Płyn do lutowania miękkiego CWK. Jest to płyn stworzony z myślą o blacharstwie, który nie pozostawia przebarwień na miedzi i charakteryzuje się stabilnością pracy w warunkach polowych. Podczas lutowania rynien miedzianych spoiwem Sn97Cu3, płyn CWK zapewnia idealne "rozlanie się" cyny, tworząc gładką, ciągłą spoinę odporną na naprężenia wynikające z rozszerzalności cieplnej metalu.
| Parametr | Wymaganie w dekarstwie | Rola płynu (np. CWK) |
| Zwilżalność | Wysoka | Błyskawiczne usuwanie tlenków z szerokich zakładek |
| Pozostałości | Nieagresywne po neutralizacji | Łatwe zmywanie wodą, brak korozji wżerowej |
| Estetyka | Brak plam na miedzi | Specjalny skład zapobiegający ciemnieniu metalu wokół szwu |
Technika Tiffany i rzemiosło artystyczne
Wytwarzanie witraży metodą Tiffany’ego wymaga niezwykłej precyzji. Proces polega na owijaniu krawędzi szkieł folią miedzianą, a następnie łączeniu ich cyną. Tutaj płyn do lutowania miedzi pełni rolę kluczową dla uzyskania tzw. "lustrzanego szwu".
W tym sektorze standardem jest płyn armack CLW. Dzięki swojej formule (klasa 3.1.1.A), preparat ten pozwala na uzyskanie gładkiej, wypukłej spoiny bez grudek i chropowatości. Profesjonalni artyści cenią CLW za to, że nie powoduje on gwałtownego dymienia ani rozpryskiwania, co jest istotne przy pracy pod mikroskopem lub lupą. Co więcej, płyn ten jest skuteczny nawet na starszych, lekko utlenionych foliach miedzianych, co eliminuje konieczność mechanicznego czyszczenia delikatnych elementów.
W metaloplastyce zastosowanie znalazł również armack Topnik w żelu C66, który stosujemy do lutowania miedzi i jej stopów oraz cienkościennych elementów stalowych. Gęsta konsystencja pozwala na precyzyjną aplikację preparatu dokładnie tam, gdzie jest potrzebny.
Instalacje sanitarne i grzewcze (niskoparametrowe)
Chociaż w instalacjach wodnych i grzewczych przede wszystkim stosuje się pasty, płyny do lutowania miedzi nadal znajdują zastosowanie w prefabrykacji elementów instalacyjnych oraz w miejscach, gdzie wymagana jest maksymalna penetracja kapilarna w wąskich szczelinach.
Warto zaznaczyć, że w przypadku instalacji wody pitnej, topnik musi posiadać atest PZH. Lutowanie miękkie miedzi w tych systemach odbywa się z użyciem spoiw bezołowiowych (np. S-Sn97Cu3).
W tym segmencie zastosowania płynu problemem bywa jego spływanie z pionów i „uciekanie” z miejsca lutowania przy nagrzewaniu. Dlatego w realnych montażach część ekip przechodzi na bardziej lepką formę topnika (żel) dla złączy pionowych. Przykładem takiej formy topnika jest armack Topnik w żelu C66, który jest wskazany do lutowania miękkiego miedzi i jej stopów w centralnym ogrzewaniu. W kontekście tego artykułu: żel nie zmienia zasad procesu, ale redukuje ryzyko niekontrolowanego rozpłynięcia topnika poza strefę złącza czy też dostawania się nadmiaru topnika do wnętrza rury. Jest to krytyczne, ponieważ pozostałości topnika wewnątrz instalacji, w miejscu w którym instalator nie ogratował rury i pozostawił zadziory, nie zostaną wypłukane i mogą prowadzić do lokalnej korozji wżerowej, która po 2-3 latach skutkuje nieszczelnościami.
Uwaga techniczna: W branży HVAC i chłodnictwie, gdzie dominuje lutowanie twarde (>450°C), płyny do lutowania miękkiego miedzi nie znajdują zastosowania. W tych systemach używa się wyłącznie topników do lutowania twardego w formie past lub proszków (klasy FH10, FH12), które wytrzymują wysokie temperatury palnika tlenowo-gazowego lub propylenowego.
Motoryzacja i naprawa chłodnic
Naprawa miedzianych i mosiężnych chłodnic samochodowych oraz przemysłowych to kolejna domena płynów lutowniczych. Praca na elementach, które były poddawane cyklom termicznym i działaniu glikolu, wymaga topnika o wysokiej aktywności.
Płyny takie jak CLW sprawdzają się przy lutowaniu lamelek oraz kolektorów chłodnic, gdzie dostęp mechaniczny jest utrudniony. Aktywne składniki płynu penetrują zanieczyszczenia i pozwalają na pewne połączenie cyny z podłożem mosiężnym lub miedzianym, co gwarantuje szczelność układu pod ciśnieniem.
W instalacjach elektrycznych pojazdów miedź spotykamy w osprzęcie alternatorów, rozruszników i w samej instalacji pokładowej. Stare, często pokryte patyną przewody miedziane, których kalafonia nie jest w stanie zwilżyć, wymagają topnika o wyższej aktywności.
Płyny klasy 3.1.1.A radzą sobie z utlenionymi przewodami w instalacjach 12V/24V, pozwalając na błyskawiczne polutowanie. Istotna uwaga: po zakończeniu pracy miejsce lutowania należy bezwzględnie oczyścić — zmywaczem do hamulców, alkoholem izopropylowym lub roztworem wody z mydłem. Aktywne topniki pozostawione na połączeniu mogą z czasem wywołać korozję. Dopiero po oczyszczeniu zakłada się rurkę termokurczliwą.
Najczęstsze błędy przy stosowaniu płynów do lutowania miedzi
Nawet najlepszej jakości płyn nie zagwarantuje sukcesu, jeśli zostanie użyty niezgodnie ze sztuką. Poniższa tabela przedstawia najczęstsze problemy techniczne spotykane w praktyce instalacyjnej i dekarskiej.
| Błąd wykonawczy | Skutek techniczny | Sposób uniknięcia |
| Pozostawienie resztek płynu bez zmycia | Korozja wżerowa i zielony nalot (patyna korozyjna) | Bezwzględne przetarcie złącza mokrą szmatką po lutowaniu |
| Przegrzanie topnika | Spalenie płynu, brak zwilżalności, "kulkowanie" cyny | Dobór odpowiedniej mocy grotu lub palnika; lutowanie natychmiast po osiągnięciu temperatury topnienia spoiwa |
| Zbyt duża ilość płynu | Wpłynięcie preparatu do wnętrza instalacji | Nakładanie cienkiej warstwy pędzlem tylko na powierzchnię styku |
Podsumowanie i parametry techniczne
Dobór płynu do lutowania miedzi powinien być podyktowany specyfiką branży. W dekarstwie priorytetem jest brak plam i kompatybilność z miedzią (np. armack CWK), natomiast w rzemiośle precyzyjnym liczy się czystość i "lustrzany szew" (np. armack CLW). Wspólnym mianownikiem pozostaje norma DIN EN 29454-1, która gwarantuje powtarzalność składu chemicznego i bezpieczeństwo materiałowe.
Profesjonalny instalator i dekarz musi pamiętać, że płyn do lutowania miękkiego miedzi to środek chemicznie agresywny w trakcie procesu, ale niezbędny do uzyskania metalicznego połączenia. Kluczem do sukcesu jest umiar w dawkowaniu oraz staranne oczyszczenie złącza po zakończeniu prac.
FAQ – Najczęściej zadawane pytania
- Czy płyn do lutowania miedzi można zastąpić pastą?
Tak, w większości instalacji hydraulicznych pasta do lutowania miękkiego z cyną jest alternatywą. Jednak w dekarstwie i technice Tiffany płyn jest preferowany ze względu na mniejszą lepkość, co pozwala na uzyskanie estetyczniejszych i cieńszych szwów bez ryzyka zanieczyszczenia powierzchni wokół złącza. - Jak sprawdzić, czy płyn nadaje się do instalacji wody pitnej?
Należy zweryfikować, czy produkt posiada atest Narodowego Instytutu Zdrowia Publicznego (PZH) oraz czy jest zgodny z normą PN-EN ISO 9454. Informacja ta powinna znajdować się na etykiecie lub w karcie technicznej produktu. - Dlaczego po użyciu płynu na miedzi pojawiają się zielone wykwity?
Jest to efekt pozostawienia resztek topnika na powierzchni metalu. Płyny do lutowania zawierają substancje aktywne (np. chlorek cynku), które po zakończeniu lutowania muszą zostać zneutralizowane i zmyte wodą. Brak czyszczenia prowadzi do korozji chemicznej. - Czy płyn do lutowania miedzi zadziała na aluminium?
Nie. Miedź i aluminium mają zupełnie inną strukturę tlenków. Do aluminium wymagane są specjalistyczne topniki o innym składzie chemicznym, zdolne do przebicia bardzo trwałej warstwy tlenku glinu Al₂O₃. - Jaka jest optymalna temperatura pracy dla płynów typu CLW czy CWK?
Płyny te zoptymalizowane są pod luty miękkie, których temperatura topnienia mieści się w zakresie 180–250°C. Wytrzymują one krótkotrwałe podgrzewanie do około 300–350°C. Powyżej tej granicy topnik ulega degradacji termicznej i przestaje pełnić swoją funkcję.
